实施ESD 控制程序的 11 个步骤

您现在意识到需要实施 ESD 控制措施,但你从哪儿开始呢？ESD防控包含太多的信息，它可能完全是压倒性的。但不要惊慌 – 这篇文章将为您提供有关如何设置合适的 ESD 控制计划的分步指南。

“企业应准备一份 ESD防控计划书，以满足计划的每一项 要求。这些要求包括：

• l  培训

• l  产品资质

• l  符合性验证

• l  接地/等电位连接系统

• l  人员接地

• l  ESD 保护区 (EPA) 要求

• l  包装系统

• l  标记

“ESD防控计划书是实施和验证计划的主要文件 ，目标是一个完全实施和集成的流程，符合内部质量体系要求。ESD防控计划书应适用于组织工作的所有适用方面 。”[ANSI/ESD S20.20-2014 条款 7.1 ESD 控制程序计划]。

“特定 ESD 控制程序或材料的选择由 ESD防控计划书制定者自行决定， 并应基于风险评估和零件、组件和设备的既定 ESD 敏感性。”[ANSI/ESD S20.20-2014 附录 B]

1、  找出需要进行静电防护的产品

对特定的产品进行静电防护的先决条件是准确、一致地识别 ESD 敏感项目。一些公司会假设所有电子元件都易受 ESD 影响，然而，大部分企业会根据设备和项目中使用的最敏感组件的敏感性或耐受电压编写他们的 ESD 控制计划。

根据 ANSI/ESD S20.20-2014 第 6.1 节“该程序应记录可以处理的最低设备 ESD 敏感度级别。” 一般规则是将接收在 ESD 保护包装中的任何设备或组件视为易受 ESD 影响的物品。

2、熟悉 ESD 控制的相关行业标准
ANSI/ESD S20.20-2014 的副本可以从ESD协会获得。它涵盖了“用于保护电气和电子零件、组件和设备（不包括电引发爆炸装置）的静电放电控制程序的开发”和“提供了建立、实施和维护 ESD 控制程序的管理和技术要求。”此外，请考虑购买 ESDA 的 ESD 手册 ESD TR20.20-2016，以获取有关标准实施的指导。

3、选择接地或等电位连接系统
“接地/等电位连接系统应用于确保与静电敏感器件接触的 ESDS 项目、人员和任何其他导体处于相同的电势。” [ANSI/ESD S20.20-2014 第 8.1 节接地 / 等电位连接系统]
可以通过三种不同的方式消除静电荷或电位差异：
– 设备接地导体
– 辅助接地
– 等电位连接

• l  设备接地导体：
  首选的 ESD 接地是电气系统的接地或设备接地。在这种情况下，ESD控制元件和接地人员连接到三线电气系统设备地；

• l  使用辅助接地接地：
  第二个可接受的 ESD 接地是通过使用辅助接地实现的。该导体可以是接地棒或桩，用于将设施中使用的 ESD 控制元件接地。为了消除保护接地和辅助接地系统之间的电位差，需要将两个系统电气连接在一起，电阻小于 25 欧姆；

• l  等电位连接：
  在没有接地设施的情况下，可以通过将所有 ESD 控制元件在一个公共连接点连接在一起来实现 ESD 保护。

4、确定操作员的接地方法

操作员接地的两个选项是：

• l  腕带/大地系统

• l  鞋类/地板系统

如果操作员坐着，则必须佩戴腕带。使用中，请记住将腕带的线圈线部分连接到公共点接地，以便操作员可能产生的任何电荷都可以转移到大地。

鞋类/地板系统是站立或移动工作人员的接地替代选择。静电鞋需要双脚穿着，如果与静电地板结合使用，则仅作为接地装置使用。

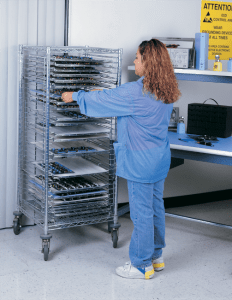

操作员在静电地板上使用脚接地器作为人员接地方法

在某些情况下，将同时使用（静电手环和静电脚筋带）。

5、建立并确定您的 ESD 保护区 (EPA)
ESD 控制计划必须与成本、设备敏感性和设备制造方式保持同步。定义为ESD 保护区的部门和区域，安装访问控制设备、标志和地板标记带，以识别和控制对ESD 保护区的访问。

6、根据您的制造过程选择要在 EPA 中使用的 ESD 控制项目或元素
应考虑的元素包括：工作台面、地板、座椅、电离、搁架、移动设备（手推车）和服装。

7、制定包装（材料处理和存储）计划
将易受 ESD 影响的设备移出 ESD 保护区时，必须将产品包装在封闭的静电屏蔽包装中。所有包装都应针对产品制造的所有步骤进行定义，无论是在 EPA 内部还是外部。

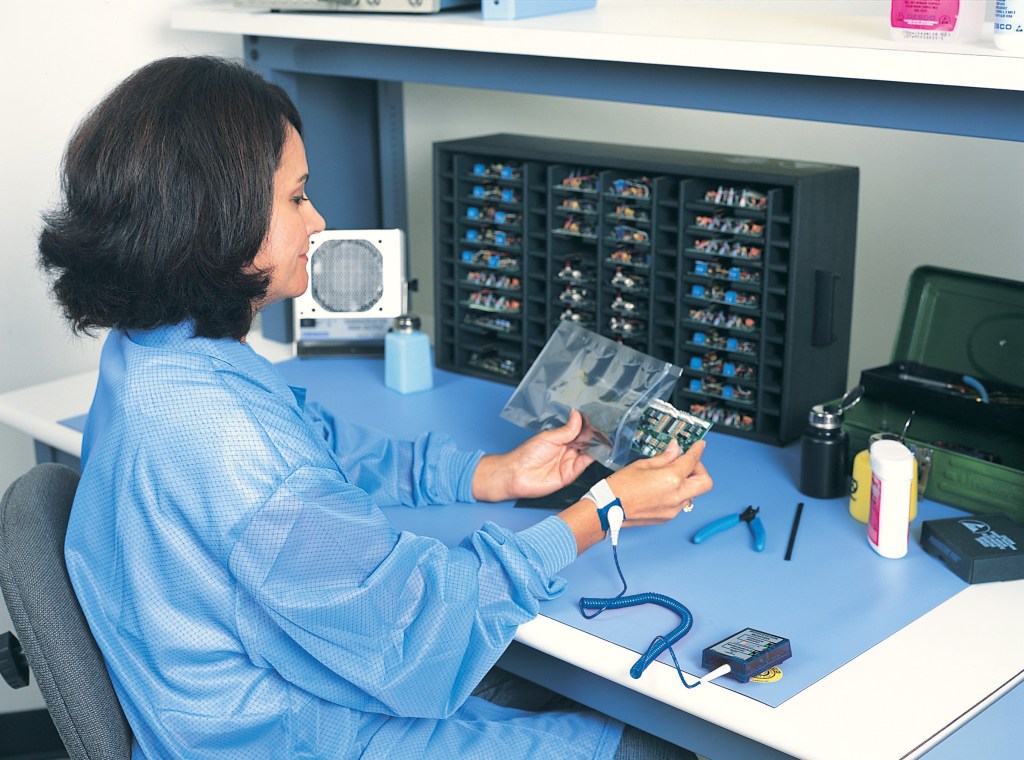

操作员将 ESD 敏感物品装入屏蔽袋

8、对易受 ESD 影响的物品、系统或包装使用适当的标记
ANSI/ESD S20.20-2014 第 8.5 节：“ ESDS 物品、系统或包装标记应符合客户合同、采购订单、图纸或其他文件。当合同、采购订单、图纸或其他文件未定义 ESDS 项目、系统或包装标记时，组织在制定 ESD防控计划书时应考虑标记的需要。如果确定需要标记，则应将其记录为 ESD防控计划书的一部分。”

9、实施符合性验证计划
ANSI/ESD S20.20-2014 第 7.4 节：“应制定符合性验证计划，以确保组织满足 ESD防控计划书的技术要求。”。

然而，制定和实施 ESD 控制计划只是第一步。第二步是不断审查、验证、分析、评估和改进您的 ESD 计划。

“测量应根据符合性验证计划进行，该计划确定了要验证的技术要求、测量限值和这些验证发生的频率。符合性验证计划应记录用于进行测量的测试方法和设备。如果组织使用的测试方法与本文件中引用的任何标准不同，则必须有一个声明，作为 ESD防控计划书的一部分记录在案。应建立并保持符合性验证记录，以提供符合技术要求的证据。所选的测试设备应能够进行符合性验证计划中定义的测量。” [ANSI/ESD S20.20-2014 第 7.4 节合规验证计划]
定期计划合规验证和审核是成功的 ESD静电控制计划的关键部分。

10、根据 ANSI/ESD S20.20-2014 第 7.2 节制定培训计划：“应向所有处理或以其他方式接触任何 ESDS 项目的人员提供初始和重复的 ESD 意识和预防培训。”

11、使 ESD 控制计划成为您内部质量体系要求的一部分

书面 ESD 控制计划提供了“规则和规定”，即您的 ESD 控制计划的技术要求。这应该是一个受控文件，最初由高层管理人员批准，并随着时间的推移进行修订。书面计划应包括以下内容：

合格产品清单 (QPL)：ESD 控制计划中允许使用的 ESD 控制项目清单。

合规性验证计划：包括根据制造商和行业建议定期检查 ESD 控制项目和校准测试设备。

培训计划：ESD 计划仅与人员使用产品一样好。当员工了解 ESD 控制的概念、ESD 控制计划对公司的重要性以及正确使用 ESD 产品时，他们将实施更好的 ESD 控制计划，从而提高质量、生产力和可靠性。
